【制作方法】

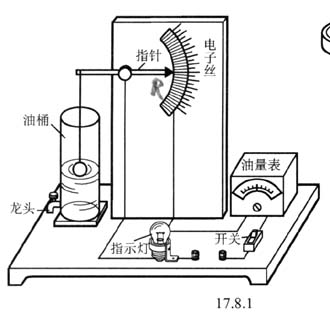

　　将电阻圈R弯成弧形，固定在竖立的长方形木板上，如图17．8－1所示。

　　在木板左边做一杠杆：用锉将一段合适的铁丝锉平，在中点处钻一个孔，用图钉把铁丝固定在竖立的长木板上，但能上下摆动。杠杆的右边焊一箭头，箭头与电阻丝紧密接触，作为油量指针。电阻圈R的右侧贴一张与R弯度相同的纸条，划上刻度，以便观察油桶内油量的增减情况。杠杆的左端连着一根硬铁丝，硬铁丝下端连着一个浮子A，放入油桶内，可以随桶内的油面而上下。杠杆的支点处接一根导线，通过指示灯，接至电源的一个极。在电阻圈R的下端接一根导线，通过油量表（将电流表改换刻度），接至电源的另一个极，如图17．8－l所示。

【使用方法】

　　当油桶内油量增加时，浮子上升，硬铁丝推动杠杆左端向上，杠杆右端向下，电流通过电阻丝的电阻减少，电流增大，油量表的指针向右偏转，这说明油箱内有足够的油量。

　　将龙头拧开，放出一部分油，使桶内的油量减少，浮子A下沉，铁丝带动杠杆左端向下，杠杆右端向上，这时电流通过电阻丝的长度增加，即电阻加大，电流变小，油量表的指针向左偏转。这说明油桶内的油量减少了。
