截取一段自行车辐条作转轴。截取一段长1．5厘米的废圆珠笔心套在转轴上。用薄塑料板或厚纸板制成图21．2－21所示形状的挡板，套在转轴两端组成转子线圈的骨架。用直径0．4毫米左右的漆包线在骨架上绕50－60匝制成转子线圈。在转轴的一端绕上几层绝缘胶带做成圆形的换向器骨架。用薄铜片或铁皮按图制成两个半环，用细线将两个铜半环绑扎在换向器骨架上。将转子线圈的两个线头刮去漆皮焊接在铜半环的接线片上，就制成了电动机的转子。

　　用薄铜片或铁皮照图示尺寸制成两个电刷，连同用直径1．3毫米的裸铜线弯成的接线端子一起钉在底板上。

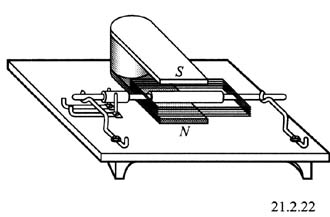

　　用直径1．3毫米的裸铜线弯成如图21．2－22所示的转子支架，用小钉钉在底板上。

　　将蹄形磁铁放置在底板上使转子线圈位于磁铁两极间。将转子放置在支架上，使电刷与换向器接触良好。接通电源后，转子就会连续转动。改变磁场方向或电流方向时转动方向改变。当磁铁向远离转子的方向移动时，转子的转速变慢。

　　附件：

　　（1）铁屑一小盒。用于演示永磁铁的磁场和电流的磁场。

　　（2）小钩。用铜丝或铁丝弯成如图21．2－23所示的小钩，用于演示带电体的相互作用。

　　（3）废圆珠笔心2根。用于演示摩擦起电和带电体的相互作用。

　　（4）小灯泡3个。

　　（5）氖管1个。

　　（6）学具盒。用厚纸板或木板制成小盒，将组合学具的全部元件放置于内，以便于携带和保管。
