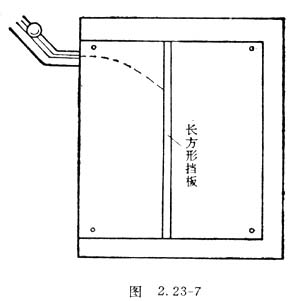

　　采用下述方法不仅可以描绘平抛运动的轨迹，而且能直观展现平抛运动的规律。 　　实验装置同前，在一长方形挡板（长应与绘图平板高度一致，宽约3厘米）上贴一张白纸和复写纸（贴在朝向小球的一面），竖直立在碰撞实验器轨道的出口处，释放小球，就在插板的白纸上打出一个痕迹，将这痕迹描到平板上（用直角三角板即可做到）。依次将挡板等距离向右平移，重复上述做法，可以在平板上得到平抛运动的轨迹，而在挡板的白纸上留下平抛运动的竖直分运动的轨迹，这应该是一个自由落体运动的轨迹。挡板放置方法如图2．23－7。 　　如果将挡板水平放置并依次水平下移，按上面的方法可在平板上得到小球做平抛运动的轨迹。如果挡板每次向下平移的距离之比是1：3：5：7……则可在挡板上得到小球在水平方向做匀速直线运动的轨迹。，直观展现平抛运动的规律
