【器材】

　　用红、绿透明纸包的小灯泡（2．5V、0．3A）各1个，开关，电铃，滑动变阻器各1个，干电池4节（或蓄电池组或低压电源），示教板。

【操作】　　

www.qingsong8.com

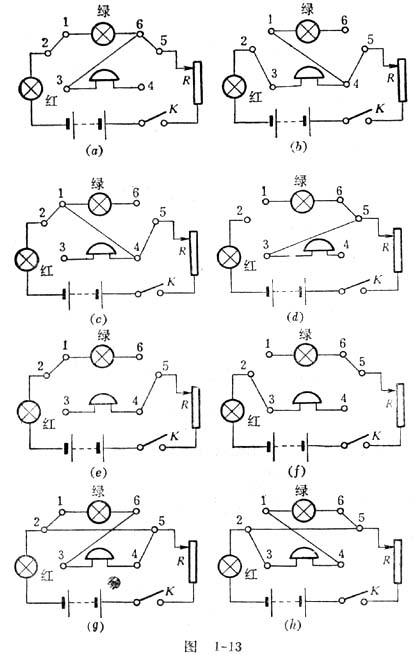

　　（2）把上述三图连成下列各图，让学生判别是断路还是短路？

www.qingsong8.com

　　当K闭合时，图（a）和（b）中两个用电器只有一个连接在电路里，红指示灯都亮，（a）中绿灯亮，电铃不响。（b）中绿灯不亮，电铃响。

　　图（c）和（d）中，虽然红指示灯亮，但作为用电器的电铃不响，绿灯不亮，这是由于这两个用电器部分断路了，也就是说这两个用电器都未连进电路。

　　图（e）和（f）中，由于电路断开，整个电路中无电流，红指示灯也不亮。

　　图（g）和（h）中，绿灯和电铃都接进了电路，当K闭合后，红指示灯亮，但由于电路在2．5之间短路，电流不经过电铃和绿灯，直接从5到2再回到电源负极。

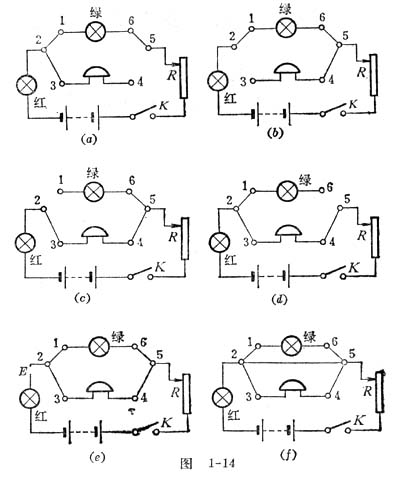

　　②绿灯和电铃两用电器并联时，断路和短路的几种可能电路如图1－14所示。

　　在（a）与（b）中，闭合K后，红指示灯与用电器绿灯都亮，而电铃不响，电铃支路断路。

　　在（c）与（d）中，绿灯的支路是断路。在（a）、（b）、（c）、（d）中属于部分支路断路，所以干路中有电流，一部分用电器能工作，仅是断开支路的用电器不能工作。

　　在图（e）中，电铃和绿灯虽都并联进电路，但干路中某处断开，如图（e）中的E处，当K闭合后，红指示灯和用电器绿灯都不亮，电铃也不响。干路断路时，整个电路上的用电器都不能工作。

　　在图（f）中，当K闭合后，红指示灯亮，而电铃和绿灯虽并联进电路，且电路也闭合，但电流不流经电钞和绿灯，电路2与5间被导线短路。
