初中物理安装串并联电路实验

注意事项

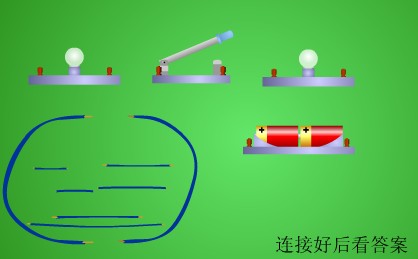

（1）干电池电源要带电池夹和接线柱，小灯泡也应带灯座和接线柱，以便与导线连接。
（2）开关在接电路前，应放在“断开”位置。在电路检查无误后，进行实验和观察时才可以将开关接通。不观察时应及时断开开关，不要让小灯泡一直亮着，以节约用电。在连接电路时，不能将开关两接线柱直接接到电源的正、负板上，以防止电源被短路造成损坏。
（3）本实验直流电源电压最多用3伏，不允许将别组的电源取来与本组电源串接使用，以防烧坏小灯泡。
（4）用小刀削刮接线的接头时，用力要适当，削刮要细心，防止小刀划破手指。
（5）实验结束，必须养成整理好仪器的良好习惯。



www.qingsong8.com
实验结论

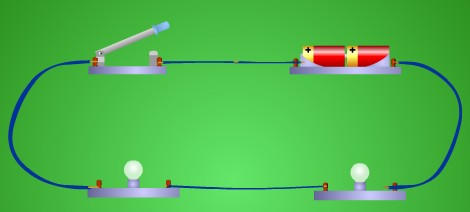

串联电路中如果有一处断开则整个电路是断开的，并联电路一个支路断开后，其余支路仍然正常工作。

实验考点
判断电路的连接情况是本知识点的一个重要内容。常以选择、作图、填空等题型进行考查。

经典考题

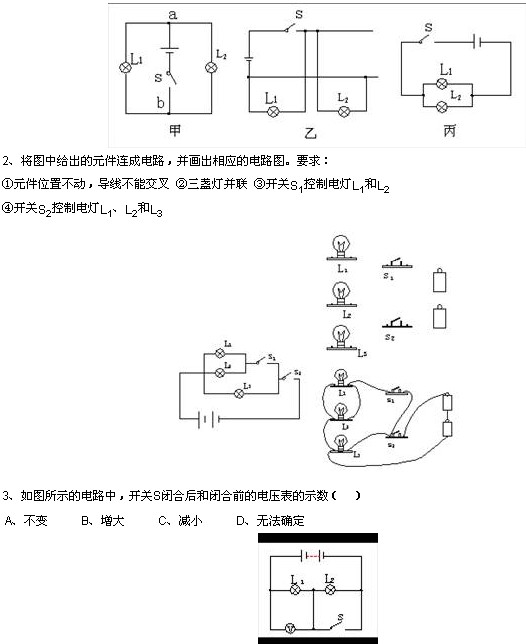

1、根据下图甲、乙两个电路图识别小灯泡是怎样连接的？

www.qingsong8.com
经典考题答案
1、解：根据串联电路及并联电路特点，我们从甲图上可看出电键闭合后，电流从电源正极流出到a点分成两路，分别经L₁和L₂后汇合于b再回到电源负极，小灯泡L₁和L₂分别在两条支路上，所以两盏小灯泡是并联的。
图乙的电路不可直接识别，可以在分析电流方向的基础上，画出它的等效电路，再判断电灯的连接方式。图丙是图乙的等效电路，不难看出L₁和L₂是并联的。
答案：甲、乙、丙都是并联
2、解：要求将三盏灯并联，开关S₁控制电灯L₁和L₂，因此，在电路中首先应将L₁和L₂并联，然后把开关S₁串联接入，这样开关S₁就控制了L₁和L₂，题目中还要求S₂控制三盏灯，那么L₃连在前面的并联电路上，再将S₂串联在电路的总干路上，这样就能达到目的。
　　答案：图略
3、当开关S断开时，两灯L₁和L₂是串联的，电压表测的是L₁两端的电压，电压表的示数小于电源电压；当S闭合后，L₂被短接，灯L₁直接接在电源两端，电压表的示数为电源电压。
　　答案：应选择B
